اندازه‌گیری تنش پسماند به روش کانتور
بررسی ویژگی‌های کلیدی، مزایا و چالش‌های روش کانتور برای انتخاب مناسب‌ترین راهکار اندازه‌گیری تنش پسماند
روش کانتور (Contour Method)
در میان روش‌های مختلف اندازه‌گیری تنش پسماند، روش کانتور (Contour Method) به دلیل توانایی منحصر به فرد در اندازه‌گیری میدان دوبعدی تنش پسماند، جایگاه ویژه‌ای پیدا کرده است. این روش یکی از دقیق‌ترین تکنیک‌های نیمه‌مخرب برای تعیین توزیع تنش پسماند در داخل قطعات محسوب می‌شود. این روش نیمه‌مخرب برای اندازه‌گیری تنش پسماند اولین بار در اوایل دهه 2000 معرفی شد. مبنای این روش بر اندازه‌گیری تغییر شکل سطحی است که پس از برش قطعه و آزاد شدن تنش‌های پسماند ایجاد می‌شود.
در این روش، قطعه از وسط توسط ماشین Wire EDM (ماشین برش با سیم) بریده می‌شود. پس از برش، تنش‌های پسماند موجود در قطعه آزاد شده و دو سطح برش‌خورده دچار تغییر شکل بسیار کوچکی می‌شوند. این تغییر شکل‌ها با دستگاه‌های اندازه‌گیری دقیق ثبت شده و سپس با استفاده از تحلیل اجزای محدود (Finite Element Analysis) به توزیع تنش پسماند تبدیل می‌شوند. به همین دلیل روش کانتور قادر است نقشه‌ای کامل از توزیع تنش پسماند روی سطح مقطع قطعه ارائه دهد.
اصل عملکرد روش کانتور
اساس روش کانتور بر تئوری های الاستیسیته استوار است. زمانی که قطعه حاوی تنش پسماند برش داده می‌شود، تعادل تنش‌ها به هم می‌خورد و سطح برش تغییر شکل پیدا می کند. این تغییر شکل در واقع تصویری از تنش پسماندی است که قبل از برش در داخل قطعه وجود داشته است. فرآیند اندازه‌گیری تنش پسماند به کمک روش کانتور شامل سه مرحله اصلی است:
در این مرحله، قطعه با استفاده از دستگاه وایرکات (Wire EDM) از مقطع مورد نظر به دو نیم تقسیم می‌شود. فرآیند برش‌کاری با دقت و سرعت کنترل‌شده انجام می‌گیرد تا از ایجاد حرارت یا فشار مکانیکی جلوگیری شود و تغییر شکل حاصل، صرفاً ناشی از آزادسازی تنش‌های پسماند باشد
در این مرحله، توپوگرافی و جابه‌جایی‌های میکرونی سطوح برش‌خورده به کمک تجهیزات دقیق نظیر دستگاه CMM یا اسکنرهای لیزری سه‌بعدی ثبت می‌شود. اسکن دقیق افت‌وحیزهای هندسی و برداشت کامل داده‌های ابعادی از تمام نقاط مقطع، پایه اصلی محاسبات بعدی تنش خواهد بود
در این مرحله، تغییر شکل‌های ثبت‌شده به‌صورت معکوس به مدل اجزای محدود (FEA) در نرم‌افزار اعمال می‌گردند. با حل معادلات بر اساس تئوری الاستیسیته و پردازش داده‌ها، توزیع تنش پسماند محاسبه شده و خروجی نهایی به‌صورت یک نقشه کامل و دوبعدی روی مقطع ارائه می‌شود

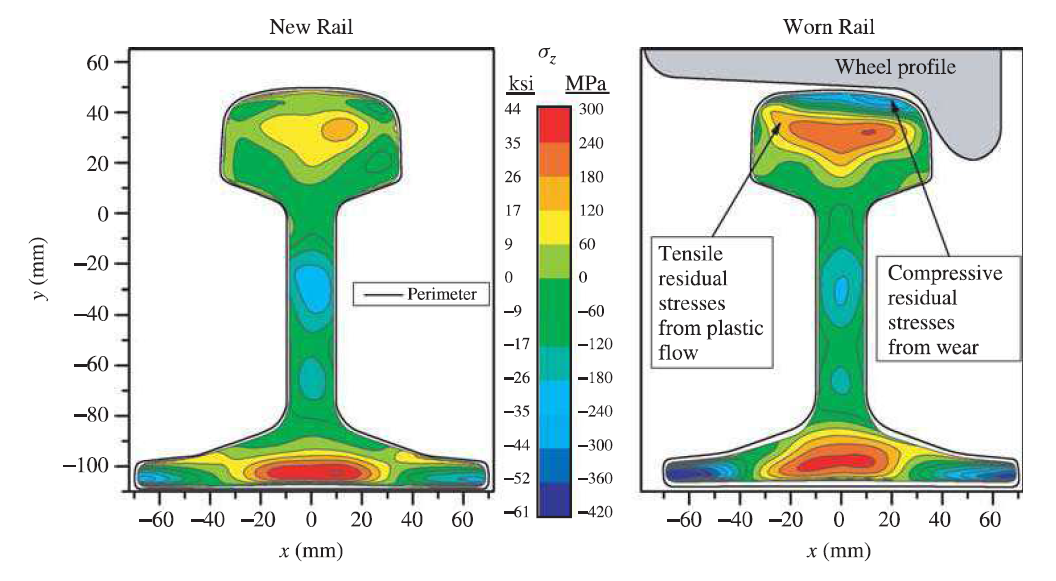

اندازه‌گیری تنش پسماند به کمک روش کانتور و تحلیل المان محدود در ریل
تجهیزات مورد نیاز در روش کانتور
برای اجرای موفق آزمایش کانتور معمولاً تجهیزات زیر مورد نیاز است:
- دستگاه وایر کات Wire EDM
- دستگاه اندازه‌گیری مختصات (CMM)
- اسکنر لیزری سه‌بعدی
- نرم‌افزار تحلیل اجزای محدود
- نرم‌افزار پردازش داده‌های سطح
دقت نتایج تا حد زیادی به کیفیت برش و دقت اندازه‌گیری سطح بستگی دارد.
نقاط قوت و محدودیت‌های روش کانتور (Contour Method)
ارزیابی جامع ویژگی‌ها، مزایا و چالش‌های روش کانتور جهت اتخاذ بهترین تصمیم در پروژه‌های حساس صنعتی و تحقیقاتی
مزایای روش کانتور
- ارائه نقشه کامل: نمایش توزیع دوبعدی و سراسری تنش پسماند در کل سطح مقطع
- دقت بسیار بالا: سنجش تنش‌های پسماند داخلی با صحت و قابلیت اعتماد بالا
- قابلیت اجرا در قطعات ضخیم: اندازه‌گیری بدون محدودیت عمق در سازه‌های ضخیم و قطعات جوشکاری‌شده
- اعتبارسنجی مدل‌های عددی: امکان تطابق و مقایسه نتایج آزمایشگاهی با شبیه‌سازی‌های المان محدود (FEA)
محدودیت‌های روش کانتور
- ماهیت مخرب: خروج کامل قطعه از چرخه کاری به دلیل برش‌کاری آن در طول تست
- حساسیت به کیفیت برش: وابسته بودن مستقیم دقت اندازه‌گیری به صافی سطح و کیفیت برش وایرکات
- تحلیل محاسباتی پیچیده: نیاز به پردازش داده‌های ابعادی سطح و مدل‌سازی عددی پیشرفته
مقایسه روش کانتور با سایر روش‌های اندازه‌گیری تنش پسماند
| روش اندازه‌گیری | نوع روش | نوع اطلاعات تنش خروجی |
|---|---|---|
| سوراخ‌کاری مرکزی (Hole Drilling) | نیمه‌مخرب | موضعی |
| حلقوی (Ring Core) | نیمه‌مخرب | موضعی |
| شکاف‌زنی تدریجی (Slitting) | نیمه‌مخرب | پروفیل یک‌بعدی |
| پراش پرتو ایکس (XRD) | غیرمخرب | سطحی |
| آلتراسونیک (Ultrasonic) | غیرمخرب | حجمی |
| روش کانتور (Contour Method) | مخرب | نقشه دوبعدی کامل |
مزیت اصلی روش کانتور نسبت به سایر روش‌ها، امکان مشاهده توزیع کامل تنش پسماند روی یک سطح مقطع است.
جمع‌بندی
روش کانتور (Contour Method) یکی از پیشرفته‌ترین روش‌های اندازه‌گیری تنش پسماند است که با برش قطعه و اندازه‌گیری تغییر شکل سطح حاصل از آزاد شدن تنش‌ها، امکان تعیین توزیع دوبعدی تنش پسماند را فراهم می‌کند. توانایی ارائه نقشه کامل تنش پسماند، دقت بالا و قابلیت استفاده در قطعات ضخیم و جوشکاری شده باعث شده است که این روش در صنایع هوافضا، نفت و گاز، نیروگاهی و تحقیقات دانشگاهی کاربرد گسترده‌ای پیدا کند.
اگر هدف شما اندازه‌گیری دقیق تنش پسماند در داخل قطعات و بررسی توزیع واقعی تنش در سطح مقطع باشد، روش کانتور یکی از قدرتمندترین ابزارهای موجود در مهندسی تنش پسماند محسوب می‌شود.
