اندازه‌گیری تنش پسماند به روش‌های مغناطیسی
ارزیابی سریع، غیرمخرب و اقتصادی تنش‌های پسماند در مواد فرومغناطیس بر پایه پدیده مغناطوالاستیک
روش مغناطیسی (Magnetic Methods)
روش اندازه گیری مغناطیسی (Magnetic Methods) یکی از مهم‌ترین روش‌های غیرمخرب برای اندازه‌گیری تنش پسماند در مواد فرومغناطیس مانند فولادها، چدن‌ها و برخی آلیاژهای آهنی هستند. این روش‌ها بر پایه ارتباط میان خواص مغناطیسی ماده و وضعیت تنش موجود در آن عمل می‌کنند. در بسیاری از صنایع از جمله نفت و گاز، راه‌آهن، نیروگاه‌ها، صنایع خودروسازی و سازه‌های فولادی، که امکان برش یا سوراخ‌کاری قطعه برای اندازه‌گیری تنش وجود ندارد می تواند بسیار مفید باشد. در چنین شرایطی روش‌های مغناطیسی می‌توانند راهکاری سریع، اقتصادی و کاملاً غیرمخرب برای ارزیابی تنش پسماند باشند.
تنش پسماند چگونه بر خواص مغناطیسی اثر می‌گذارد؟
مواد فرومغناطیس از نواحی کوچکی به نام دامنه‌های مغناطیسی (Magnetic Domains) تشکیل شده‌اند. در حالت عادی این دامنه‌ها جهت‌های مختلفی دارند. هنگامی که میدان مغناطیسی اعمال می‌شود، دامنه‌ها شروع به هم‌راستا شدن می‌کنند. وجود تنش در ماده باعث تغییر انرژی این دامنه‌ها می‌شود. در نتیجه:
- نفوذپذیری مغناطیسی تغییر می‌کند
- شدت مغناطش تغییر می‌کند
- نویز مغناطیسی افزایش یا کاهش می‌یابد
- رفتار هیسترزیس ماده تغییر می‌کند
به همین دلیل با اندازه‌گیری خواص مغناطیسی می‌توان اطلاعات ارزشمندی درباره تنش پسماند به دست آورد.

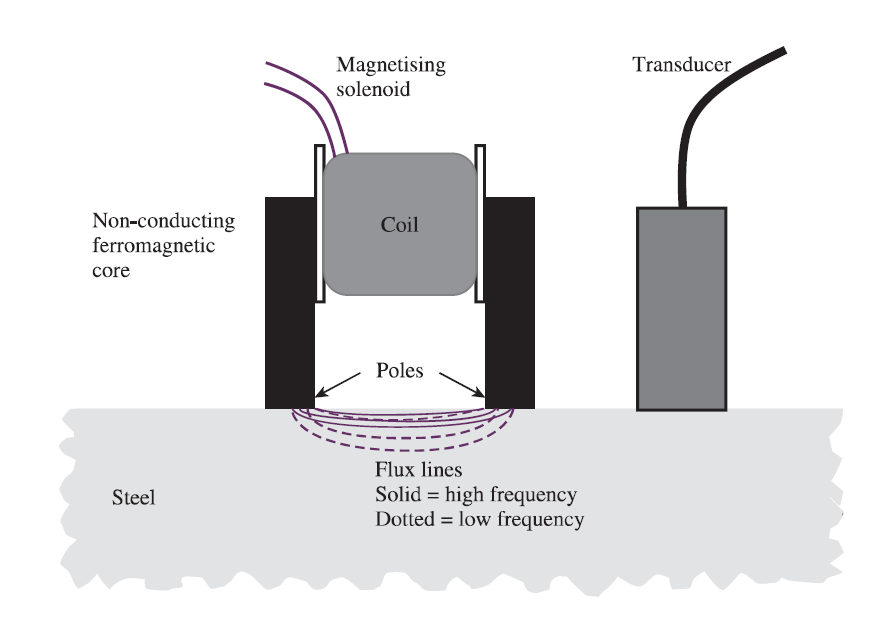

استفاده از میدان مغناطیس برای اندازه گیری تنش پسماند در قطعات
پدیده مغناطوالاستیک (Magnetoelastic Effect)
اساس علمی اکثر روش‌های مغناطیسی بر پدیده‌ای به نام اثر مغناطوالاستیک استوار است. این اثر نشان می‌دهد که تنش مکانیکی و میدان مغناطیسی به یکدیگر وابسته هستند. وقتی قطعه تحت تنش کششی یا فشاری قرار می‌گیرد، آرایش دامنه‌های مغناطیسی تغییر می‌کند. این تغییرات توسط تجهیزات اندازه‌گیری ثبت می‌شود. به همین دلیل تنش و مغناطیس را می‌توان دو پدیده مرتبط دانست.
مهم‌ترین روش‌های مغناطیسی اندازه‌گیری تنش پسماند
اساس روش کانتور بر تئوری های الاستیسیته استوار است. زمانی که قطعه حاوی تنش پسماند برش داده می‌شود، تعادل تنش‌ها به هم می‌خورد و سطح برش تغییر شکل پیدا می کند. این تغییر شکل در واقع تصویری از تنش پسماندی است که قبل از برش در داخل قطعه وجود داشته است. فرآیند اندازه‌گیری تنش پسماند به کمک روش کانتور شامل سه مرحله اصلی است:
در این روش میدان مغناطیسی متناوب به قطعه اعمال شده و سیگنال‌های ناشی از حرکت ناگهانی دامنه‌ها ثبت می‌شوند تا بر اساس تحلیل آن‌ها وضعیت تنش پسماند قطعه ارزیابی شود.
در این روش تغییرات مقاومت ماده در برابر عبور خطوط میدان سنجیده می‌شود زیرا وجود تنش‌های کششی یا فشاری به صورت مستقیم بر نفوذپذیری مغناطیسی ماده اثر می‌گذارد.
در این روش ترکیب میدان مغناطیسی و جریان‌های گردابی برای سنجش سریع تنش استفاده می‌شود که گزینه‌ای بسیار عالی برای پایش قطعات صنعتی در خطوط تولید است.
در این روش پارامترهای منحنی هیسترزیس نظیر نیروی وادارندگی و چگالی شار بررسی می‌شوند تا تغییرات این شاخص‌ها تحت تأثیر تنش پسماند به دقت تحلیل گردند.
قابلیت‌ها و چالش‌های روش‌های مغناطیسی
ارزیابی همه جانبه نقاط قوت، سرعت عملیاتی و محدودیت‌های کاربردی روش‌های مغناطیسی در صنعت
مزایای روش مغناطیسی
- ماهیت کاملاً غیرمخرب: عدم ایجاد هیچ‌گونه آسیب یا تغییر در ساختار قطعه و قابلیت استفاده مجدد از آن پس از تست
- سرعت بالای بازرسی: انجام تست و استخراج نتایج در کوتاه‌ترین زمان ممکن و مناسب برای خطوط تولید صنعتی
- هزینه‌های پایین عملیاتی: کاهش قابل توجه هزینه‌های آزمایش در مقایسه با سایر روش‌های پیشرفته آزمایشگاهی
- قابلیت حمل تجهیزات: امکان انجام تست‌های در محل در صنایع نفت، گاز، نیروگاه‌ها و سازه‌های بزرگ
محدودیت‌های روش مغناطیسی
- محدودیت در جنس قطعه: قابلیت اجرا منحصراً بر روی مواد فرومغناطیس و عدم امکان استفاده در آلومینیوم و تیتانیوم
- تأثیرپذیری ریزساختاری: حساسیت بالا به تغییرات عملیات حرارتی، سختی سطح و ریزساختار ماده در تحلیل نتایج
- نیاز به کالیبراسیون دقیق: ضرورت استفاده از نمونه‌های مرجع برای تبدیل سیگنال‌های مغناطیسی به مقدار واقعی تنش

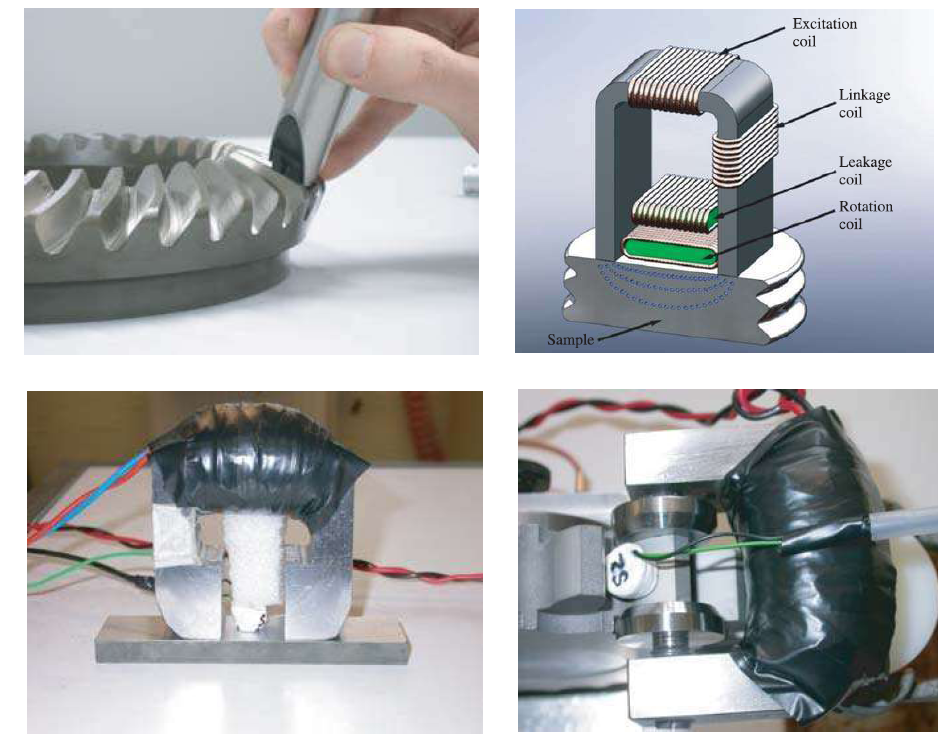

اندازه گیری تنش پسماند در قطعات صنعتی به کمک روش مغناطیسی
مقایسه روش مغناطیسی با سایر روش‌های اندازه‌گیری تنش پسماند
| روش اندازه‌گیری | نوع آزمون | دقت اندازه‌گیری | سرعت اجرا |
|---|---|---|---|
| روش مغناطیسی (Magnetic) | غیرمخرب | متوسط | بسیار بالا |
| آلتراسونیک (Ultrasonic) | غیرمخرب | بالا | بالا |
| پراش پرتو ایکس (XRD) | غیرمخرب | بسیار بالا | متوسط |
| سوراخ‌کاری مرکزی (Hole Drilling) | نیمه‌مخرب | بالا | متوسط |
| سوراخ‌کاری عمیق (Deep Hole) | مخرب | بسیار بالا | پایین |
| پراش نوترون (Neutron) | غیرمخرب | بسیار بالا | پایین |
در بسیاری از کاربردهای صنعتی که سرعت و هزینه اهمیت بیشتری نسبت به دقت آزمایشگاهی دارند، روش‌های مغناطیسی گزینه‌ای بسیار مناسب محسوب می‌شوند.
جمع‌بندی
روش‌های مغناطیسی اندازه‌گیری تنش پسماند یکی از مهم‌ترین ابزارهای بازرسی غیرمخرب در صنایع مدرن هستند. این روش‌ها بر پایه ارتباط میان تنش مکانیکی و خواص مغناطیسی مواد فرومغناطیس عمل می‌کنند و می‌توانند بدون آسیب به قطعه، اطلاعات ارزشمندی درباره وضعیت تنش ارائه دهند. اگرچه دقت آن‌ها معمولاً از روش‌هایی مانند کمتر است، اما سرعت بالا، هزینه پایین، قابلیت حمل و امکان استفاده در محیط صنعتی باعث شده است که روش‌های مغناطیسی جایگاه ویژه‌ای در پایش سلامت سازه‌ها و کنترل کیفیت قطعات داشته باشند.
