اندازه‌گیری تنش پسماند به روش‌های نوری
ارزیابی غیرتماسی، میدان کامل و فوق‌دقیق جابه‌جایی و کرنش با بهره‌گیری از تکنولوژی‌های پیشرفته اپتیکی، لیزر و پردازش تصویر
روش‌های نوری (Optical Methods)
روش نوری به مجموعه‌ای از تکنیک‌های اندازه‌گیری گفته می‌شود که از نور، لیزر، دوربین‌های دیجیتال و پردازش تصویر برای اندازه‌گیری جابجایی، کرنش و در نهایت تنش پسماند استفاده می‌کنند. در این روش‌ها معمولاً ابتدا یک تغییر کوچک در وضعیت تنش قطعه ایجاد می‌شود. سپس با استفاده از سیستم‌های اپتیکی، تغییر شکل بسیار کوچک ایجاد شده اندازه‌گیری می‌شود. از روی این تغییر شکل می‌توان مقدار تنش پسماند را محاسبه کرد. مزیت اصلی این روش‌ها آن است که نیازی به نصب کرنش‌سنج، سنسور یا تماس مستقیم با قطعه ندارند.
چرا روش‌های نوری اهمیت دارند؟
در سال‌های اخیر نیاز صنایع به اندازه‌گیری دقیق تنش پسماند افزایش یافته است. روش‌های نوری چند ویژگی مهم دارند:
- اندازه‌گیری غیرتماسی
- دقت بسیار بالا
- امکان اندازه‌گیری میدان کامل
- قابلیت تحلیل قطعات پیچیده
- مناسب برای آزمایشگاه و صنعت
- امکان ثبت و ذخیره تصاویر برای تحلیل‌های بعدی
به همین دلیل بسیاری از مراکز تحقیقاتی و صنایع پیشرفته از این روش‌ها استفاده می‌کنند.
اصول کلی اندازه‌گیری تنش با روش‌های نوری
اغلب روش‌های نوری بر اساس اندازه‌گیری جابجایی سطحی عمل می‌کنند.
فرآیند کلی به این صورت است:
- ثبت تصویر اولیه از سطح قطعه
- ایجاد آزادسازی جزئی تنش (مانند سوراخ‌کاری یا شیارزنی)
- ثبت تصویر جدید
- اندازه‌گیری جابجایی‌های بسیار کوچک
- محاسبه کرنش
- محاسبه تنش پسماند
در بسیاری از موارد جابجایی‌هایی در حد چند میکرون یا حتی کمتر اندازه‌گیری می‌شوند.
تکنیک‌های شاخص در روش‌های نوری
آشنایی با متدهای پیشرفته اپتیکی جهت ثبت و تحلیل جابه‌جایی و کرنش سطح قطعه

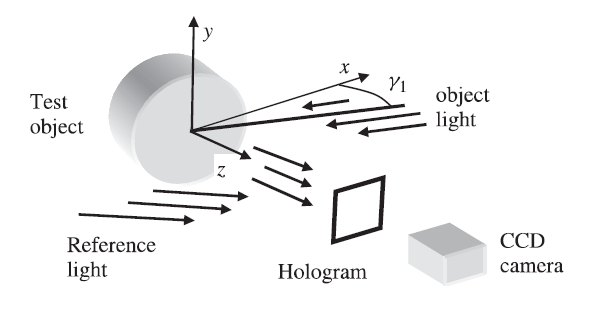

هولوگرافیک اینترفرو‌متری یکی از قدیمی‌ترین و دقیق‌ترین روش‌های نوری اندازه‌گیری تنش پسماند است. در این تکنیک از نور لیزر برای ثبت هولوگرام سطح قطعه استفاده می‌شود. پس از اعمال تغییر در وضعیت تنش، تصویر جدیدی ثبت شده و اختلاف بین دو تصویر به صورت نوارهای تداخلی ظاهر می‌شود که اطلاعات بسیار دقیقی درباره جابه‌جایی سطح ارائه می‌کنند.
مزایا:
حساسیت بسیار بالا: امکان سنجش تغییرات ناچیز سطح
دقت زیاد: دست‌یابی به نتایج دقیق محاسباتی
مناسب برای تحقیقات علمی: کاربرد گسترده در پژوهش‌های دانشگاهی
اندازه‌گیری تغییر شکل‌های بسیار کوچک: قابلیت ثبت جابه‌جایی‌های میکرونی
محدودیت‌ها:
حساسیت زیاد به لرزش: تأثیرپذیری بالا از ارتعاشات محیط
نیاز به تجهیزات پیشرفته: ضرورت استفاده از ابزارهای تخصصی اپتیکی
شرایط آزمایشگاهی کنترل‌شده: نیاز به محیط کاملاً پایدار جهت تست
موآره اینترفرو‌متری یکی دیگر از روش‌های نوری دقیق است که بر اساس تداخل الگوهای شبکه‌ای عمل می‌کند. در این روش شبکه‌ای با فواصل بسیار کوچک روی سطح قطعه قرار داده می‌شود. تغییر شکل سطح موجب تغییر در الگوی شبکه شده و از روی این تغییرات می‌توان جابه‌جایی و کرنش را محاسبه کرد. این روش بیشتر در تحقیقات دانشگاهی و توسعه مواد جدید کاربرد دارد.
ویژگی‌ها:
دقت بالا: محاسبه دقیق تغییرات الگوی شبکه
مناسب برای اندازه‌گیری کرنش: سنجش مستقیم تغییر شکل سطح
قابلیت تحلیل میدان کامل: ارزیابی هم‌زمان تمامی نقاط سطح قطعه
استفاده از روش نوری برای اندازه گیری تنش پسماند
قابلیت‌ها و چالش‌های روش‌های نوری
بررسی همه‌جانبه نقاط قوت اندازه‌گیری غیرتماسی و محدودیت‌های عملیاتی روش‌های اپتیکی در صنعت و آزمایشگاه
مزایای روش نوری
- اندازه‌گیری غیرتماسی: عدم نیاز به نصب کرنش‌سنج یا اتصال هرگونه سنسور فیزیکی بر روی سطح قطعه
- تحلیل میدان کامل: قابلیت ارزیابی و ثبت جابه‌جایی در تمام نقاط سطح قطعه به صورت هم‌زمان
- دقت بسیار بالا: امکان سنجش و اندازه‌گیری تغییر شکل‌ها و جابه‌جایی‌های بسیار کوچک در حد میکرون
- ثبت و ذخیره داده‌ها: قابلیت ذخیره‌سازی تمامی تصاویر و الگوهای اپتیکی برای پردازش‌ها و تحلیل‌های بعدی
محدودیت‌های روش نوری
- حساسیت زیاد به ارتعاش: تأثیرپذیری بالای سیستم‌های اپتیکی از لرزش‌های محیطی و نیاز به شرایط پایدار
- سنجش منحصراً سطحی: ارائه اطلاعات صرفاً از لایه‌های سطحی و عدم امکان اندازه‌گیری مستقیم تنش‌های عمقی
- تجهیزات گران‌قیمت: نیاز به سرمایه‌گذاری بالا برای تهیه لیزرهای پیشرفته و دوربین‌های باکیفیت دیجیتال
- پردازش نرم‌افزاری پیچیده: ضرورت استفاده از نرم‌افزارهای تخصصی و تحلیل‌های عددی برای استخراج کرنش
جمع‌بندی
روش‌های نوری یکی از پیشرفته‌ترین فناوری‌های اندازه‌گیری تنش پسماند هستند که با استفاده از نور، لیزر و پردازش تصویر، امکان اندازه‌گیری دقیق جابجایی و کرنش را فراهم می‌کنند. غیرتماسی بودن، دقت بالا، قابلیت اندازه‌گیری میدان کامل و امکان تحلیل قطعات پیچیده از مهم‌ترین مزایای این روش‌ها محسوب می‌شود. به همین دلیلروشهای نوری به یکی از مهم‌ترین ابزارهای مدرن اندازه‌گیری تنش پسماند تبدیل شده‌اند.
غیرمخرب بودن، دقت بالا، سرعت مناسب و وجود استانداردهای بین‌المللی باعث شده است که XRD به یکی از روش‌های مرجع در حوزه اندازه‌گیری تنش پسماند تبدیل شود. به همین دلیل امروزه بسیاری از صنایع پیشرفته برای کنترل کیفیت و ارزیابی سلامت قطعات از این فناوری استفاده می‌کنند.
سوالات متداول
آیا روش‌های نوری کاملاً غیرمخرب هستند؟
بله. خود سیستم اندازه‌گیری غیرتماسی و غیرمخرب است، اما در برخی کاربردها ممکن است همراه با سوراخ‌کاری یا شیارزنی برای آزادسازی تنش استفاده شود.
دقیق‌ترین روش نوری کدام است؟
هولوگرافیک اینترفرو‌متری و ESPI از دقیق‌ترین روش‌های اپتیکی محسوب می‌شوند.
آیا روش‌های نوری برای قطعات جوشکاری شده مناسب هستند؟
بله. این روش‌ها به‌طور گسترده برای اندازه‌گیری تنش پسماند جوش استفاده می‌شوند.
آیا روش‌های نوری می‌توانند تنش داخلی را اندازه‌گیری کنند؟
به‌طور مستقیم خیر؛ این روش‌ها عمدتاً اطلاعات سطحی ارائه می‌کنند و برای تنش‌های عمقی معمولاً با روش‌های دیگر ترکیب می‌شوند.
